安科瑞 劉秋霞

1.背景與需求

隨著全球能源危機、用能增加以及新能源技術的增加，新能源發電越來越廣，并逐步形成新型能源與電力市場，但新能源的能量密度普遍偏低，進行大功率發電還需要挑選適合的位置場地，因此屬于間歇式電源。而微電網技術的提出，為*效利用這些新能源電力提供了重要的技術方向。

電能緊張：企業可靠用電需求持續提升

電價上漲：企業用電降本需求持續增強

電力改革：企業微電網盈利模式多樣化

市場空間：成長空間廣闊，需求加速釋放

2.微電網接入配電網要求

微電網宜采用單個并網點接入系統。當有兩個及以上與外部電網的并網點時，在并網運行時，應保證至少一個并網開關處于閉合狀態。

當高、低兩級電壓均具備接入條件時，可采用低電壓等級接入，但不應低于微電網內*高電壓等級。

3.光儲充一體化微電網能量管理系統簡介

Acrel-2000MG微電網能量管理系統能夠?qū)ξ㈦娋W(wǎng)的源、網、荷、儲能系統、充電負荷進行實時監控、診斷告警、全景分析、有序管理和高*控制，滿足微電網運行監視*面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，完成不同目標下光儲充資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益*大化。

4.光儲充一體化微電網能量管理系統主要功能

實時監測；

能耗分析；

智能預測；

協調控制；

經濟調度；

需求響應。

5.系統特點

平滑功率輸出，提升綠電使用率；

削峰填谷、谷電利用，提高經濟性；

降低充電設備對局部電網的沖擊；

降低站內配電變壓器容量；

實現源荷*高匹配效能。

6.案例分享

江陰某研究院微電網項目

系統通過光伏、風電以0.4kV并入市電，給負荷與充電樁等用電設備進行供電；多余電量上送電網。

1.光伏系統

D棟屋頂光伏裝機容量300kW，通過3臺100kW華為逆變器接入0.4kV配電系統

2.風電系統

風機安裝在宿舍樓，裝機容量5kW，通過5臺控制逆變一體機接入220V配電系統

3.儲能系統

預安裝一臺50kW/100kWh儲能一體柜，0.4kV接入配電系統。

4.充電樁系統

7kW交流樁6臺;80kW直流樁1臺；仍有100kW余量可裝。

5.負荷系統

主要為A、B、C、D棟樓供電，峰值負荷功率約400kW。

就地系統

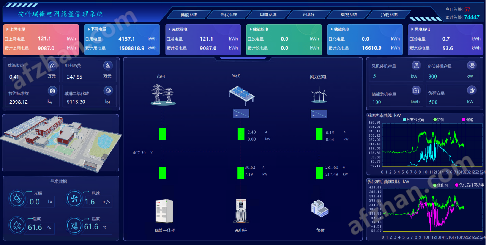

云平臺
